Пополнение парка резервных источников энергии
Оборудование и услуги:
- АД400-Т400-3РБК в контейнере - 2 шт.
- АД260-Т400-3РБК в контейнере - 1 шт.
Для Малмыжского горно-обогатительного комбината новосибирский завод "Электроагрегат" разработал и изготовил энергокомплекс ЭТРО номинальной мощностью 1060 кВт, 400В, 50Гц, предназначенный для использования в качестве резервного источника электроснабжения объекта.
ДГУ имеют возможность синхронизации между собой для работы на единую нагрузку.
Энергокомплекс изготовлен на базе 2 дизельных генераторов ЭТРО мощностью 400 кВт и одного дизельного генератора ЭТРО мощностью 260 кВт.
Электростанции АД400-Т400-3РБК изготовлены на базе 6-ти рядного двигателя Cummins QSZ13G3 и одноопорного синхронного бесщеточного генератора с системой возбуждения на постоянных магнитах PMG. Номинальная мощность ДГУ составляет 400 кВт/500 кВА, максимальная мощность - 440 кВт/550 кВА. Топливный бак объемом 660 литров расположен в раме.
Электростанция АД 260-Т400-3РБК изготовлена на базе 6-ти рядного двигателя Cummins 6LTAA9,5G1 и одноопорного синхронного бесщеточного генератора с системой возбуждения на постоянных магнитах PMG. Номинальная мощность ДГУ составляет 260 кВт/325 кВА, максимальная мощность - 286 кВт/357 кВА. Топливный бак объемом 440 литров расположен в раме.
Дизельные электростанции изготовлены в модульном исполнении в комплектации, включающей силовую установку, систему управления, контроля, синхронизации для работы на общую нагрузку и вспомогательное оборудование.

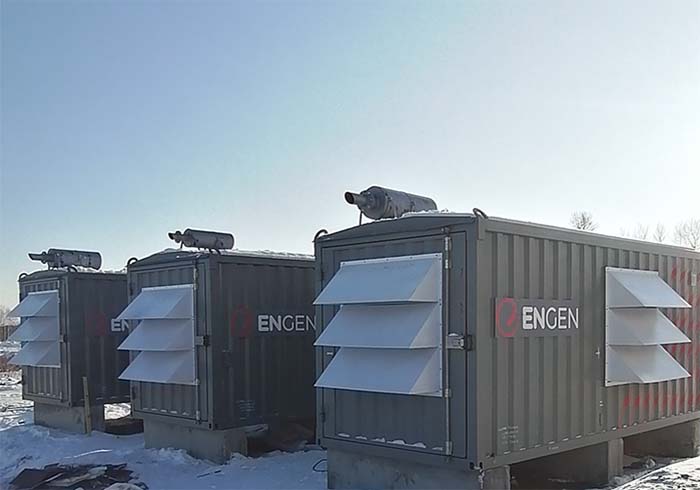

Дизельные электростанции размещены в контейнерных модулях, выполненных согласно 3 степени автоматизации.
В состав дизельной каждой электростанции энергокомплекса входят:
- Блок-контейнер (цельнометаллический, утепленный) типа «Север» в габаритах: 6000х2400х2800 м. Контейнер обеспечивает необходимую тепло- и шумоизоляцию, защиту от внешних воздействий окружающей среды(от -50 град.С до +40 град.С).
- Дизельный электроагрегат, состоящий из дизельного двигателя, генератора, пульта управления сочлененных на общей раме, в которой расположен топливный бак.
- Щит собственных нужд.
- Система управления на базе микропроцессорного контроллера.
- Система управления, контроля и синхронизации ДЭС.
- Система освещения.
- Система охлаждения.
- Система вспомогательной вентиляции (вытяжной вентилятор, аэродинамический клапан).
- Система воздухозабора, отопления и вентиляции.
- Система электростартерного запуска.
- Система охранно-пожарной сигнализации, оповещения людей о пожаре и пожаротушения, автоматической системой аэрозольного пожаротушения.
- Система выпуска отработанных газов.
- Первичные средства пожаротушения.
- Устройства ввода вывода силовых и контрольных кабелей.
- Кабельная продукция для подключения ДЭС в составе энергокомплекса.
Автоматизация энергокомплекса включает в себя автоматизацию работы дизель-генераторов энергокомплекса при использовании вне параллельной системы – каждого на свою нагрузку и автоматизацию дизель-генераторов при использовании в составе параллельной системы.
Исполнитель предоставил гарантию 24 мес. или 1000 м/ч с даты продажи ДГУ в зависимости от того, что наступит ранее.
Доставка изделий выполнялась силами "ТД Электроагрегат" до объекта заказчика: Хабаровский край, Амурская область, п.Верхний Нерген, Малмыжский горно-обогатительный комбинат.
Шеф-монтажные работы проведены полностью. Энергоцентр готов к эксплуатации.
